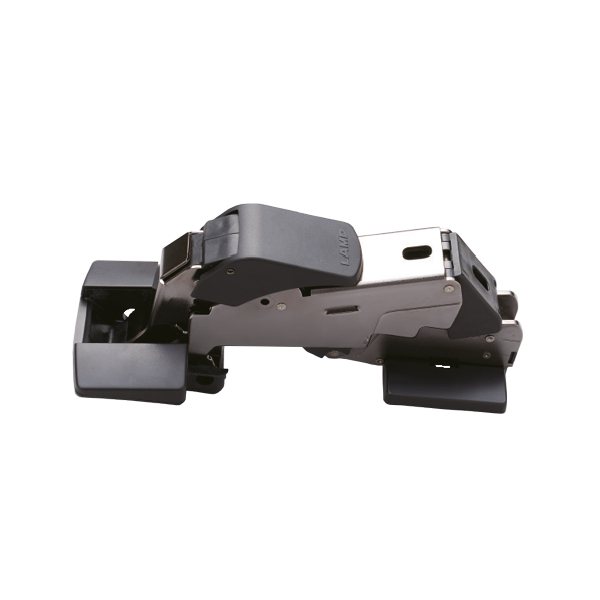

Weitwinkel Schwerlast Topfscharnier, schwarz ver-
nickelt, Öffnungswinkel 160°, integrierte Dämpfung
Art.Nr.: 23027021
Lief-Nr: 160-044-974
SCHWERLAST TOPFSCHARNIER J160
WEITWINKEL | EINGEBAUTER DÄMPFER
• Der eingebaute Dämpfer ermöglicht ein langsames Schließen der Türen und sorgt für eine erstklassige Türbewegung.
• Wird mit einer Montageplatte und Schraubenabdeckungen geliefert.
Technische Daten
• Eine 3-D Verstellung der Türposition ist wie unten beschrieben möglich:
Tiefe : +1.5 mm / -2.5 mm V
ertikal : ±3 mm
Überstand (horizontal) : +0 mm / -4 mm
Anmerkungen
• Wird mit einem roten Haltestift geliefert, der den Scharnierwinkel fixiert. Bitte lösen Sie diesen erst, wenn das Scharnier fertig montiert ist.
• Bitte öffnen und schließen Sie das Scharnier nicht, während der Haltestift angebracht ist.
Lieferumfang
• Linsensenk-Blechschraube mit Kreuzschlitz 5×18. Art.-Nr. Art.-Bezeichnung Spezifikation Material Finish Gewicht (g)
